Вертикальный термопластавтомат с усилием запирания 25т DENICE DV-250
Вертикальный четырехколонный термопластавтомат с вертикальным узлом смыкания и вертикальным впрыском.
Усилие смыкания 25т
Теоретический объем впрыска 49-80см3
Варианты исполнения вертикальных термопластавтоматов DENICE:
- Неподвижный стол (без обозначения). Одна верхняя и одна нижняя полуформы, простая конструкция и использование;
- Выдвижной стол (S). Одна верхняя и одна нижняя полуформы,позволяет закладывать детали вне узла впрыска, работать удобно и безопасно;
- Двойной челночный стол (DS). Одна верхняя и две нижние полуформы. Стол перемещается по однойоси попеременно влево и вправо. Одна нижняя полуформа используется для формовки, а другая - для установки закладной детали. Высокая безопасность. Подобная конструкция позволяем повысить эффективность работы на 50%;
- Поворотный стол (R). Одна верхняя и две или более нижние полуформы. Поворот на 1800 или 3600. Высокая безопасность. Эффективность работы выше на 70%.
Технические характеристики вертикальных термопластавтоматов DENICE DV-250
| Модель | DV-250 | DV-250S | DV-250DS | DV-250R | |||||||||||
| Диаметр шнека | мм | 25 | 28 | 32 | |||||||||||
| Максимальное давление впрыска | кгс/см2 | 1814 | 1446 | 1107 | |||||||||||
| Теоретический объем впрыска | см3 | 49 | 61 | 80 | |||||||||||
| Максимальный вес впрыска (PS) | г | 45 | 56 | 74 | |||||||||||
| Объемная скорость впрыска | см3/сек | 38 | 48 | 62 | |||||||||||
| Усилие смыкания | т | 25 | |||||||||||||
| Размер верхней плиты | мм | 490 х 350 | 490 х 350 | 490 х 350 | 470 х 420 | ||||||||||
| Размер нижней плиты | мм | 535 х 405 | - | - | - | ||||||||||
| Размер пресс-формы | мм | 355 х 225 | 250 х 250 | 250 х 250 | 200 х 200 | ||||||||||
| Размер подвижного стола | мм | - | 350 х 350 | 350 х 700 | - | ||||||||||
| Диаметр стола | мм | - | - | - | 680 | ||||||||||
| Минимальная толщина пресс-формы | мм | 100/200 | |||||||||||||
| Ход открытия пресс-формы | мм | 180 | |||||||||||||
| Максимальный просвет | мм | 280/380 | |||||||||||||
| Усилие выталкивателя | т | 1,3 | 1,7 | 1,7 | 1,7 | ||||||||||
| Ход толкателей | мм | 35 | 55 | 55 | 55 | ||||||||||
| Мощность двигателя | кВт | 4 | 4 | 4 | 5,5 | ||||||||||
| Давление в гидравлической системе | кг/см2 | 140 | |||||||||||||
| Мощность нагревателей | кВт | 3,1 | |||||||||||||
| Общая мощность | кВт | 7,1 | 7,1 | 7,1 | 8,6 | ||||||||||
| Объем гидравлического бака | л | 120 | |||||||||||||
| Вес | т | 0,98 | 1,3 | 1,45 | 1,8 | ||||||||||
| Габаритные размеры | м | 1,6 х 0,95 х 2,7 | 1,8 х 0,95 х 2,8 | 2,1 х 0,8 х 2,8 | 2,0 х 1,2 х 2,8 | ||||||||||

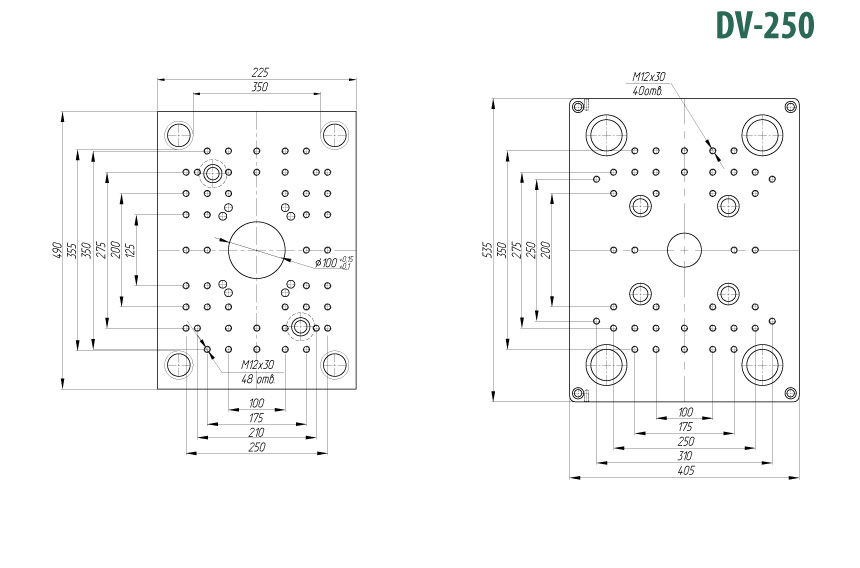

Размеры плит термопластавтомата DENICE DV-250
Размеры плит термопластавтомата DENICE DV-250S
