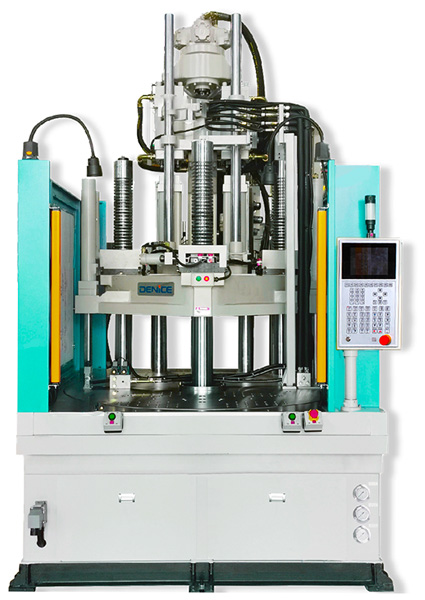

Вертикальный термопластавтомат с усилием запирания 120т DENICE DV-1200
Вертикальный четырехколонный термопластавтомат с вертикальным узлом смыкания и вертикальным впрыском.
Усилие смыкания 120т
Теоретический объем впрыска 365-522см3
Варианты исполнения вертикальных термопластавтоматов DENICE:
- Неподвижный стол (без обозначения). Одна верхняя и одна нижняя полуформы, простая конструкция и использование;
- Выдвижной стол (S). Одна верхняя и одна нижняя полуформы,позволяет закладывать детали вне узла впрыска, работать удобно и безопасно;
- Двойной челночный стол (DS). Одна верхняя и две нижние полуформы. Стол перемещается по однойоси попеременно влево и вправо. Одна нижняя полуформа используется для формовки, а другая - для установки закладной детали. Высокая безопасность. Подобная конструкция позволяем повысить эффективность работы на 50%;
- Поворотный стол (R). Одна верхняя и две или более нижние полуформы. Поворот на 1800 или 3600. Высокая безопасность. Эффективность работы выше на 70%.
Технические характеристики вертикальных термопластавтоматов DENICE DV-1200
| Модель | DV-1200 | DV-1200S | DV-1200DS | DV-1200R | |||||||||||
| Диаметр шнека | мм | 46 | 50 | 55 | |||||||||||
| Максимальное давление впрыска | кгс/см2 | 2117 | 1792 | 1480 | |||||||||||
| Теоретический объем впрыска | см3 | 365 | 431 | 522 | |||||||||||
| Максимальный вес впрыска (PS) | г | 332 | 392 | 465 | |||||||||||
| Объемная скорость впрыска | см3/сек | 123 | 145 | 175 | |||||||||||
| Усилие смыкания | т | 120 | |||||||||||||
| Размер верхней плиты | мм | 840 х 700 |
840 х 700 |
840 х 700 |
900 х 730 | ||||||||||
| Размер нижней плиты | мм | 1000 х 800 | - | - | - | ||||||||||
| Размер пресс-формы | мм | 600 х 400 | 500 х 500 |
500 х 500 |
380 х 380 | ||||||||||
| Размер подвижного стола | мм | - | 590 х 680 | 590 х 1388 | - | ||||||||||
| Диаметр стола | мм | - | - | - | 1200 | ||||||||||
| Минимальная толщина пресс-формы | мм | 200/300 | 200/300 | 250/350 | 250/350 | ||||||||||
| Ход открытия пресс-формы | мм | 300 | |||||||||||||
| Максимальный просвет | мм | 500/600 | 500/600 | 550/650 | 550/650 | ||||||||||
| Усилие выталкивателя | т | 3,3 | 2,7 | 3,9 | 3,9 | ||||||||||
| Ход толкателей | мм | 75 | 75 | 75 | 75 | ||||||||||
| Мощность двигателя | кВт | 15 | 15 | 15 | 18,5 | ||||||||||
| Давление в гидравлической системе | кг/см2 | 160 | |||||||||||||
| Мощность нагревателей | кВт | 11,8 | |||||||||||||
| Общая мощность | кВт | 26,8 | 26,8 | 22,3 | 30,5 | ||||||||||
| Объем гидравлического бака | л | 400 | |||||||||||||
| Вес | т | 4,9 | 5,8 | 6,3 | 7,8 | ||||||||||
| Габаритные размеры | м | 2,1 х 1,6 х 4,3 | 2,8 х 1,6 х 4,4 | 2,6 х 1,5 х 3,9 | 3,4 х 2,0 х 3,9 | ||||||||||

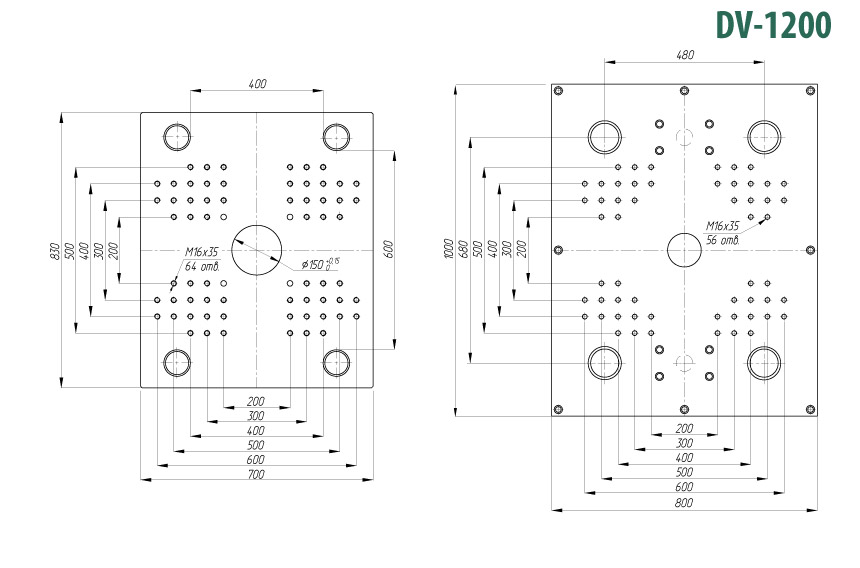

Размеры плит термопластавтомата DENICE DV-1200

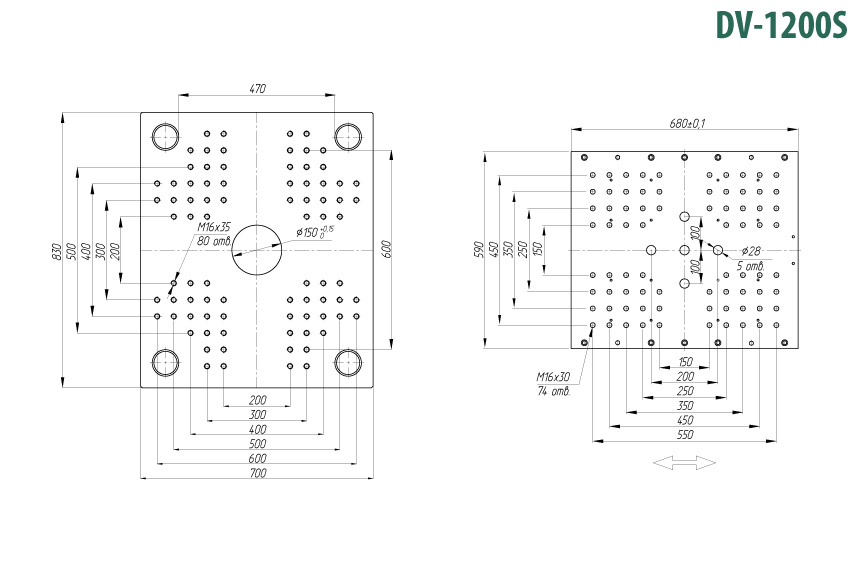

Размеры плит термопластавтомата DENICE DV-1200S
