Гидравлический цилиндр для пресс-формы

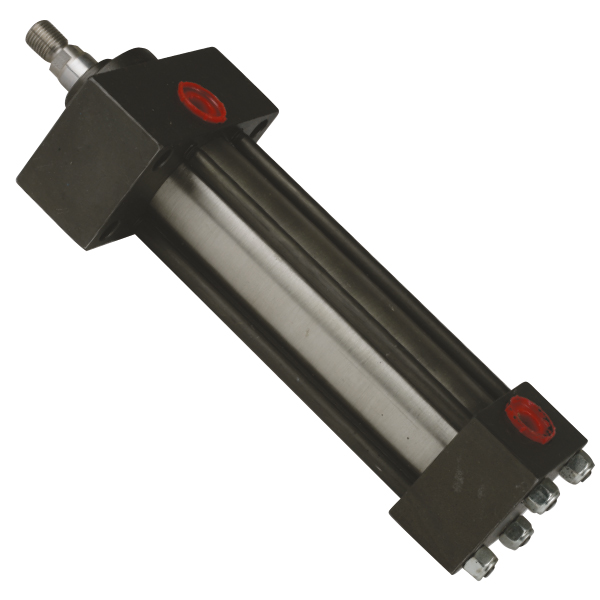

Гидравлический цилиндр DME HZ160R
- Взаимозаменяемость в соответствии с ISO 6020/2-1981;
- Символизация в соответствии с ISO 6099;
- Стандартизированные принадлежности в соответствии с ISO 8133;
- Установка только с помощью крепежных деталей класса качества 10.9;
- Все цилиндры HZ DME снабжаются магнитами, установленными на плунжере, для того, чтобы можно было пользоваться магнитными выключателями;
- Монтаж с магнитными выключателями легче, чем с механическими, за счет чего упрощается конструкция и уменьшаются расходы на обслуживание;
- Pmax = 160 бар (при размере 50 только 120 бар);
- Tmax = 80 °C (макс. рабочая температура);
- Амортизация головки + задней части и воздухоотвод;
- Макс. скорость плунжера: Vmax = 0,7 - 0,8 м/с.
- Артикул: HZ160R25, HZ160R32, HZ160R40, HZ160R50

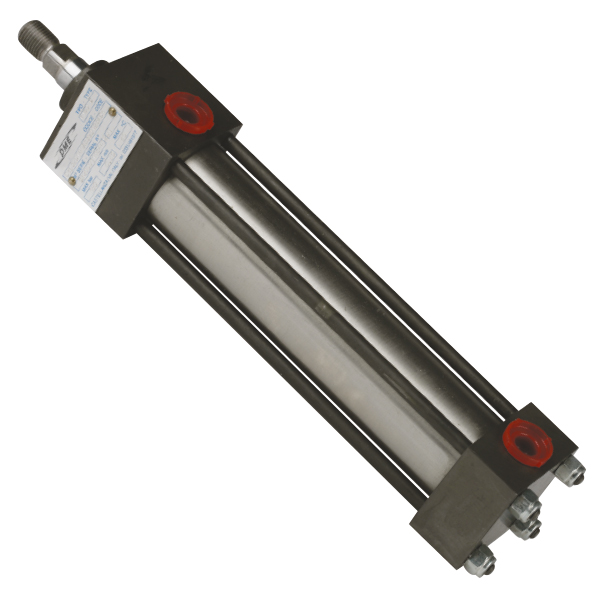

Гидравлический цилиндр для пресс-форм DME HZ160S
- Все цилиндры HZ DME снабжаются магнитами, установленными на плунжере, для того, чтобы можно было пользоваться магнитными выключателями. Монтаж с магнитными выключателями легче, чем с механическими, за счет чего упрощается конструкция и уменьшаются расходы на обслуживание;
- Pmax = 160 бар (при размере 50 только 120 бар);
- Tmax = 80 °C (макс. рабочая температура);
- Амортизация головки + задней части и воздухоотвод;
- Макс. скорость плунжера: Vmax = 0,7 - 0,8 м/с.
- Артикул: HZ160S25, HZ160S32, HZ160S40, HZ160S50
Магнитные переключатели для гидроцилиндра DME HZ161U

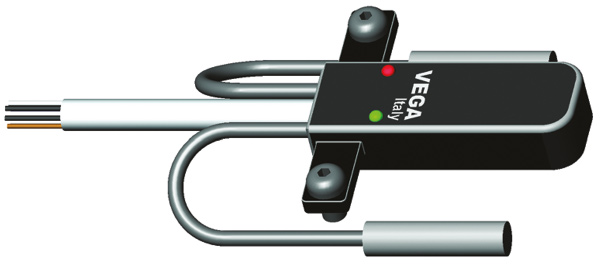

DME представила новый датчик Universal HZ161U на замену выключателю REED HZ161U. Универсальный датчик сочетает в себе магнитный датчик REED и индуктивный магнитный датчик, за счет чего значительно уменьшается интерференция, вызванная присутствием металлических объектов (таких, как стальные крепежные плиты форм). Повышается точность данных по сравнению со старым датчиком REED. Обычно используется 2 датчика на один цилиндр (заказываются отдельно).

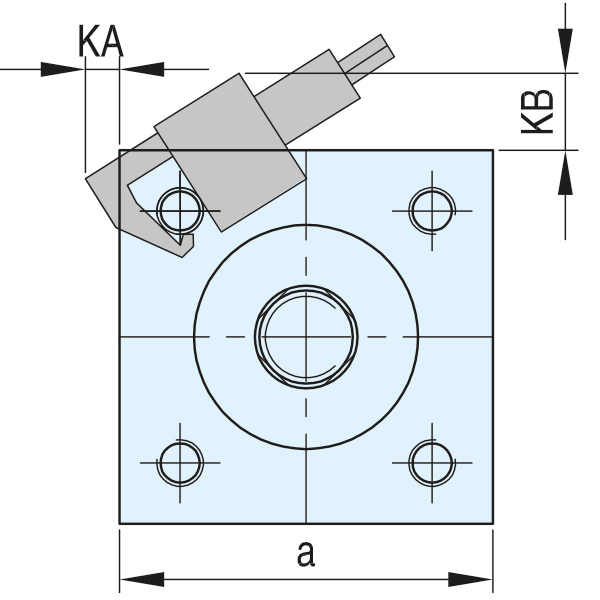

| Для | a | KA | KB |
| HZ160 25 | 40 | 9,2 | 23,2 |
| HZ160 32 | 46 | 9,0 | 23,5 |
| HZ160 40 | 60 | 8,0 | 21,0 |
| HZ160 50 | 75 | 7,7 | 18,5 |

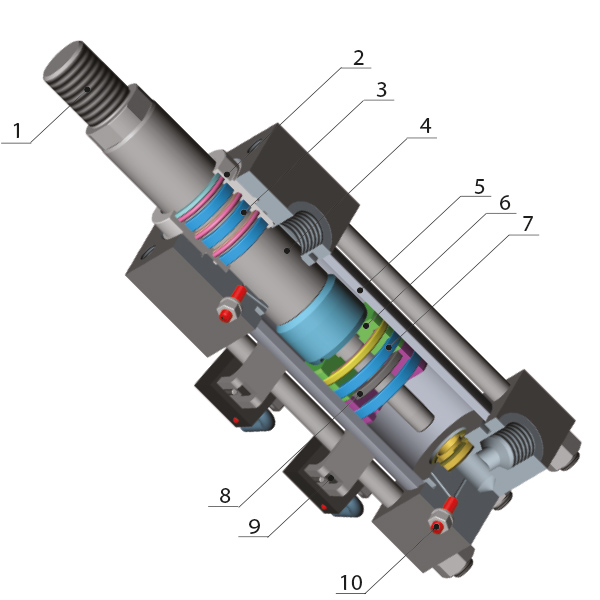

Запасные части для гидроцилиндов DME HZ160
- Наконечник штока;
- Втулка штока;
- Уплотнители втулки штока (комплект);
- Шток;
- Трубка;
- Поршень;
- Уплотнители поршня (комплект);
- Магнит поршня (для магнитного цилиндра);
- Магнитный переключатель с кронштейном;
- Винт с контргайкой для регулировки подушки.
Гидравлический цилиндр для прессформ DME HZ260
Все цилиндры HZ DME снабжаются магнитами, установленными на плунжере, для того, чтобы можно было пользоваться магнитными выключателями. Монтаж с магнитными выключателями легче, чем с механическими, за счет чего упрощается конструкция и уменьшаются расходы на обслуживание.
Артикул: HZ26025, HZ26032, HZ26040, HZ26050
Датчики положения для гидроцилиндра DME HZ260
DME представила новый датчик Universal HZ261 на замену выключателю REED HZ161U. Универсальный датчик сочетает в себе магнитный датчик REED и индуктивный магнитный датчик, за счет чего значительно уменьшается интерференция, вызванная присутствием металлических объектов (таких, как стальные крепежные плиты форм). Повышается точность данных по сравнению со старым датчиком REED. HZ261U выпускается в 2 вариантах с разной длиной кабеля между датчиком и соединительной коробкой. В таблице указаны варианты, подходящие для каждого цилиндра.
Артикул: HZ26025, HZ26032, HZ26040, HZ26050

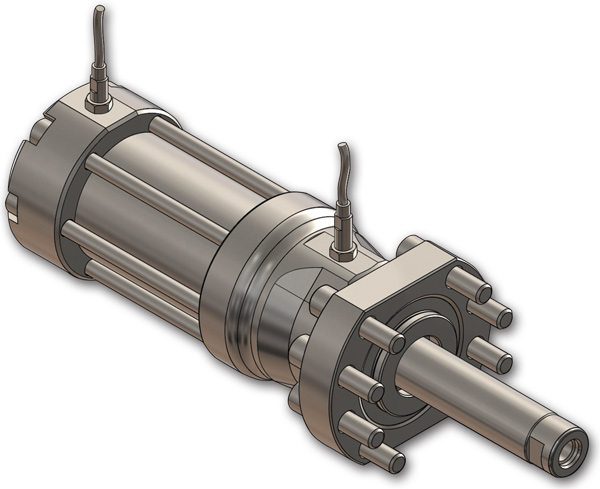

Гидроцилиндры блокирующие DME HZ260

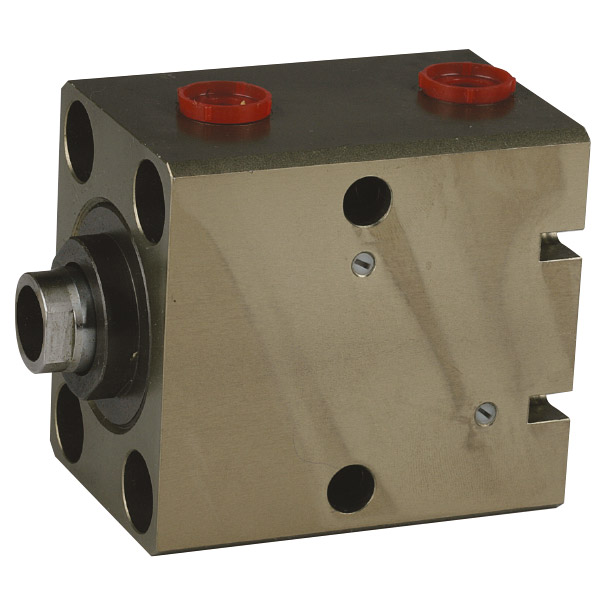

Компактные блокировочные цилиндры - одна из недавних разработок, представленная в каталоге DME. Создавая пресс-формы с подвижными знаками, конструктор часто сталкивается с задачей уместить все традиционные компоненты на крепежной плите как можно меньшего размера. Существуют различные методы приведения в действие подвижных знаков, наиболее распространенный – использование рычага или направляющей колонки (рис. 1) для движения знаков, когда форма открыта или закрыта. Упорные блоки обычно используются позади знаков, чтобы выдерживать давление впрыска, действующее на стороне скользящего знака. Перечисленные компоненты не только занимают драгоценное пространство формы, но и связаны с движением плит. Для некоторых отлитых изделий необходимо, чтобы скользящие штифты двигались раньше открытия формы. И хотя можно использовать стандартные цилиндры (рис. 2) для приведения в действие скользящих штифтов или упорных блоков, типичные конструкции требуют дополнительного конструирования и обработки пресс-формы, и тратят пространство в ней.
Рис. 1. Пример движения подвижных знаков с использованием направляющей колонки и смыкания с упорным блоком (клин).
Рис. Рис. 2. Пример движения подвижных знаков с использованием гидроцилиндра для приведения в действие скольжения, и отдельного цилиндра для упорного блока..
Преимущества
- Выдерживает высокие нагрузки Большая запирающая поверхность обеспечивает длительный срок службы.
- Вытягивает подвижные знаки в формах для литья пластмасс и металлов
- Выдерживает температуры до 356 °F (180 °C)
- Датчики приближения распознают полный ход вперед и назад
Экономия
Экономия при использовании блокирующих гидроцилиндров вместо традиционных методов достигается в следующем:- Конструкция формы и время производства
- Монтаж пресс-формы и время сборки
- Время техобслуживания формы
- Стоимость материалов (необходима крепежная плита меньшего размера)
- Сокращение времени цикла
