Быстросъемные соединения для воды международного стандарта EBS серия 509
Характеристики:
- Проток 9 мм
- Рабочее давление: от 0 до 15 бар
- Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь;
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Опции: замок безопасности
- Область применения:
- В системах регулирования температуры с горячей или холодной водой
- На паропроводе
- Производство изделий из пластмасс
- Производство изделий из стекла
- Производство изделий из цветных металлов
БРС муфта / розетка прямая под шланг
|
|||||||
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 HGB 10 | 509 HG 10 | 10 | 8 | 23 | 13 | 68 | 29 |
509 HGB 11 | 509 HG 11 | 11 | 9 | 23 | 13 | 68 | 29 |
509 HGB 13 | 509 HG 13 | 13 | 10 | 23 | 13 | 68 | 29 |
БРС муфта / розетка 45° под шланг
|
|||||||
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 HGB 10-450 | 509 HG 10-450 | 10 | 8 | 23 | 13 | 52 | 29 |
509 HGB 11-450 | 509 HG 11-450 | 11 | 9 | 23 |
13 | 52 |
29 |
509 HGB 13-450 | 509 HG 13-450 | 13 | 10 | 23 |
13 | 52 |
29 |
БРС муфта / розетка 90° под шланг
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 HGB 10-900 | 509 HG 10-900 | 10 | 8 | 23 | 13 | 52 | 29 |
509 HGB 11-900 | 509 HG 11-900 | 11 | 9 | 23 | 13 | 52 | 29 |
509 HGB 13-900 | 509 HG 13-900 | 13 | 10 | 23 | 13 | 52 | 29 |
БРС муфта/ розетка под шланг с безхомутовым соединением
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 FGB 10 |
509 FG 10 |
10 | 8 | 23 | 13 | 68 | 29 |
509 FGB 13 | 509 FG 10 | 13 | 10 | 23 | 13 | 68 | 29 |
БРС муфта / розетка 45° под шланг с безхомутовым соединением
|
|||||||
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 FGB 10-450 | 509 FG 10-450 | 10 | 8 | 23 | 13 | 52 | 29 |
509 FGB 13-450 | 509 FG 13-450 | 13 | 10 | 23 | 13 | 52 | 29 |
Муфта / розетка под углом 900 с безхомутовым соединением
|
|||||||
Артикул | Артикул | d | d1 | d2 | d3 | L | L1 |
509 FGB 10-900 | 509 FGB 10-900 | 10 | 8 | 23 | 13 | 39 | 29 |
509 FGB 13-900 | 509 FGB 13-900 | 13 | 10 | 23 | 13 | 39 | 29 |
Муфта / розетка с внутренней резьбой
Артикул | Артикул | d | d1 | d2 | L | SW | ||||
509 DGB 13 | 509 DG 13 | BSP 1/4” | 23 | 13 | 52 | 17 | ||||
509 DGB 17 | 509 DG 17 | BSP 3/8” | 23 |
13 |
52 |
21 | ||||
509 DGB 21 | 509 DG 21 | BSP 1/8” |
23 |
13 |
52 |
24 | ||||
509 DGB N10 | 509 DG N10 | NPT 1/4” | 23 | 13 | 56 | 17 | ||||
509 DGB N13 | 509 DG N13 | NPT 1/8” | 23 | 13 | 57 | 21 |
БРС муфта / розетка с наружной резьбой
|
|||||||||||
Артикул | Артикул | d | d1 | d2 | L | L1 | SW | ||||
509 EGB 13 | 509 EG 13 | BSP 1/4” | 23 | 13 | 59 | 9 | 17 | ||||
509 EGB M16 | 509 EG M16 | M16 x 1,5 | 23 |
13 |
59 | 9 | 17 | ||||
509 EGB 17 | 509 EG 17 | BSP 3/8” |
23 |
13 |
59 |
9 | 19 | ||||
509 EGB M18 | 509 EG M18 | M18 x 1,5 |
23 |
13 |
59 |
9 | 19 | ||||
509 EGB 21 | 509 EG 21 | BSP 1/2” |
23 |
13 |
59 |
9 | 24 | ||||
509 EGB N13 | 509 EG N13 | NPT 1/4” |
23 |
13 |
62 |
9 | 17 | ||||
509 EGB N17 | 509 EG N17 | NPT 3/8” |
23 |
13 |
62 |
9 | 19 |
БРС муфта / розетка 45° с наружной резьбой
|
|||||||||||
Артикул | Артикул | d | d2 | d1 | L | L1 | |||||
509 EGB 10-45° | 509 EG13-45° | BSP 1/8” | 23 |
13 |
50 | 9 | |||||
509 EGB M16-45° | 509 EG M16-45° | M16x1,5 | 23 | 13 | 50 | 9 | |||||
509 EGB 17-45° | 509 EG 17-45° | BSP 3/8” |
23 | 13 | 50 | 9 | |||||
509 EGB 21-45° | 509 EG 21-45° | BSP 1/2” |
23 | 13 | 50 | 9 | |||||
509 EGB N13-45° | 509 EG N13-45° | NPT 1/4” |
23 | 13 | 50 | 9 | |||||
509 EGB N17-45° | 509 EG N17-45° | NPT 3/8” |
23 | 13 | 50 | 9 |
БРС муфта / розетка 90° с наружной резьбой
|
|||||||||||
Артикул | Артикул | d | d2 | d1 | L | L1 | |||||
509 EGB 13-90° | 509 EG 13-90° | BSP 1/4” |
23 |
13 |
50 | 9 | |||||
509 EGB M16-90° | 509 EG M16-90° | M16x1,5 | 23 |
13 |
50 |
9 | |||||
509 EGB 17-90° | 509 EG 17-90° | BSP 3/8” | 23 |
13 |
50 |
9 | |||||
509 EGB 21-90° | 509 EG 21-90° | BSP1/2” | 23 |
13 | 50 |
9 | |||||
509 EGB 13-90° | 509 EG 13-90° | NPT 1/4” | 15 | 23 | 50 | 9 | |||||
509 EGB 17-90° | 509 EG 17-90° | NPT 3/8” | 15 | 23 | 50 | 9 |
БРС Муфта / розетка глухая
БРС адаптер муфты / розетки
БРС адаптер муфты / розетки
БРС адаптер муфты / розетки
Ниппель / розетка глухая
БРС соединитель / розетка с муфтами
|
|||||||
Артикул | Артикул | d | d1 | d2 | L | L1 | L2 |
509 KGB 125 | 509 KG 125 | 13 | 23 | 8x1 | 125 | 41 | 2 |
509 KGB 250 | 509 KG 250 | 13 |
23 |
8x1 | 250 | 41 | 2 |
509 KGB 500 | 509 KG 500 | 13 |
23 |
8x1 | 500 | 41 | 2 |
БРС штуцер / ниппель под шланг
Артикул | d | d1 | d2 | L1 | L | |||||
509 HR 06 | 6 | 4 | 13 | 45 |
26 |
|||||
509 HR 08 | 8 | 6 | 13 |
45 |
26 |
|||||
509 HR 09 | 9 | 7 | 13 |
45 |
26 |
|||||
509 HR 10 | 10 | 8 | 13 |
45 |
26 |
|||||
509 HR 13 | 13 | 9 | 13 | 45 | 26 |
БРС штуцер / ниппель под шланг с безхомутовым соединением
БРС штуцер / ниппель под шланг с безхомутовым соединением
Артикул | d | d1 | d2 | d3 | L1 | Lmax | L | SW | ||||||
509 ER N10 | NPT 1/8” | 9 | 13 | 26 | 25 | 26 |
30 | 14 | ||||||
509 ER N13 | NPT 1/4” | 9 | 13 | 26 | 25 | 26 |
33 | 16 | ||||||
509 ER N17 | NPT 3/8” | 9 | 13 | 30 | 26 | 28 |
34 | 19 | ||||||
509 ER N21 | NPT 1/2” | 9 | 13 | 37 | 26 | 28 |
39 | 22 | ||||||
509 ER 10 | NPT 1/8” | 9 | 13 | 26 | 25 | 26 |
30 | 14 | ||||||
509 ER 13 | NPT 1/4” | 9 | 13 | 30 | 25 | 22 |
33 | 14 | ||||||
509 ER 17 | NPT 3/8” | 9 | 13 | 30 | 26 | 22 |
33 | 17 | ||||||
509 ER 21 | NPT 1/2” | 9 | 13 | 32 | 26 | 26 |
37 | 22 | ||||||
509 ER M14 | M14x1,5 | 9 | 13 | 28 | 25 | 26 |
33 | 14 |

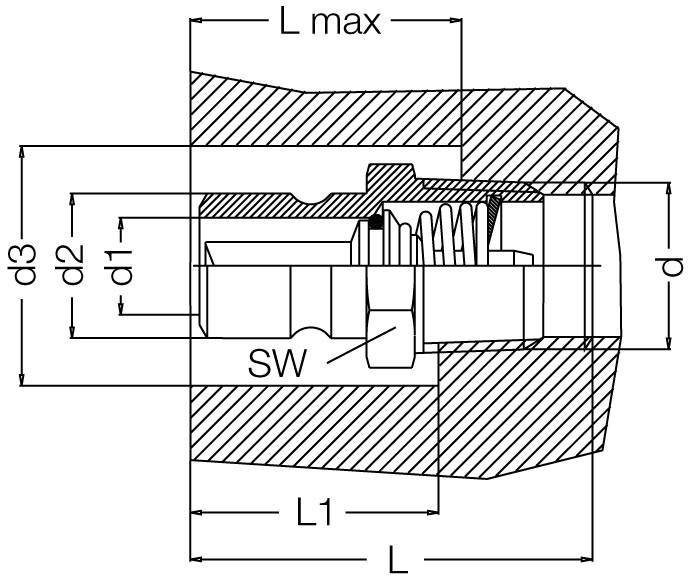

БРС ниппель / штуцер с клапаном и внешней резьбой
|
||||||||||||||
Артикул | d | d1 | d2 | d3 | L1 | Lmax | L | SW | ||||||
509 ERB 13 | 1/4” | 9 | 13 | 28 | 25 | 21 | 33 | 14 | ||||||
509 ERB 17 | 3/8” | 9 | 13 | 30 | 26 | 21 | 33 | 17 | ||||||
509 ERB 21 | 1/2” | 9 | 13 | 32 | 26 | 28 | 37 | 22 |
БРС штуцер / ниппель с внутренней резьбой
|
||||||
Артикул | d | d1 | d2 | L | SW | |
509 DR 10 | 1/8” | 9 | 13 | 29 | 14 | |
509 DR 13 | 1/4” | 9 | 13 |
37 | 16 | |
509 DR 17 | 3/8” | 9 | 13 |
39 | 19 | |
509 DR 21 | 1/2” | 9 | 13 | 40 | 24 |
БРС штуцер / ниппель с длинной резьбой
|
|||||||
Артикул | d | d1 | d2 |
SW |
L1 | L | |
509 BL M10x100 | M10X1 | 9 |
13 |
14 | 40 | 100 | |
509 BL 10x100 | BSPT 1/8” | 9 |
13 |
14 | 40 | 100 | |
509 BL 13x100 | BSPT 1/4” | 9 |
13 |
14 | 40 | 100 | |
509 BL M14x100 | M14х1,5 | 9 |
13 |
14 | 40 | 100 | |
509 BL M16x100 | M16х1,5 | 9 | 13 | 17 | 40 | 100 | |
509 BL M17x100 | BSPT 3/8” | 9 |
13 | 17 | 40 | 100 |
БРС штуцер / ниппель длинный без резьбы
|
|||||||
Артикул | d | d1 | d2 |
SW |
L1 | L | |
506 BN 150 | 14 | 9 | 13 | 15 | 23 | 150 | |
506 BN 300 | 14 | 9 | 13 | 15 | 23 | 300 | |
506 BN 400 | 14 | 9 | 13 | 15 | 23 | 400 |
БРС штуцер / ниппель длинный с резьбой
Артикул | d | SW | d1 | d2 | d3 | L50 | L100 | L150 | L200 | L250 |
509 TU 13xL | 1/4” | 15 | 9 | 13 | 14 | 50 | 100 | 150 | 200 | 250 |
509 TU 17xL | 1/8” | 17 | 9 | 13 | 17 | 50 | 100 | 150 | 200 | 250 |
509 ER M14xL | M14x1,5 | 15 | 14 | 13 | 9 | 50 | 100 | 150 | 200 | 250 |
БРС ниппель / штуцер с клапаном и внешней резьбой
Артикул | d | d1 | d2 | L | L1 | L2 | SW | ||||||
506 ER 13-90° | BSPT 1/4” | 9 | 13 | 34 | 12 | 24 | 15 | ||||||
506 ER 17-90° |
BSPT 3/8” | 9 | 16 | 34 | 12 | 24 | 17 |
БРС ниппель / штуцер с клапаном и внешней резьбой
NPT | BSPT | ||||||||||||
Артикул | Артикул | d | d1 | d2 | L | L1 | |||||||
509 ER N10x63 | 509 ERL 10x63 | 1/8” | 9 | 13 | 63,5 | 25,4 |
|||||||
509 ER N10x101 | 509 ERL 10x101 | 1/8” | 9 | 13 |
101,6 | 25,4 |
|||||||
509 ER N10x140 | 509 ERL 10x140 | 1/8” | 9 | 13 |
140 | 25,4 |
|||||||
509 ER N10x178 | 509 ERL 10x178 | 1/8” | 9 | 13 |
178 |
25,4 |
|||||||
509 ER N10x216 | 509 ERL 10x216 | 1/8” | 9 | 13 |
216 |
25,4 |
|||||||
509 ER N10x254 | 509 ERL 10x254 | 1/8” | 9 | 13 |
254 | 25,4 |
|||||||
509 ER N10x292 | 509 ERL 10x292 | 1/8” | 9 | 13 |
292 | 25,4 |
|||||||
509 ER N10x330 | 509 ERL 10x330 | 1/8” | 9 | 13 |
330 | 25,4 |
|||||||
509 ER N13x63 | 509 ERL 13x63 | 1/4” | 9 | 13 | 63,5 | 22,2 |
|||||||
509 ER N13x101 | 509 ERL 13x101 | 1/4” | 9 | 13 | 101,6 | 31,7 |
|||||||
509 ER N13x140 | 509 ERL 13x140 | 1/4” | 9 | 13 | 140 | 31,7 |
|||||||
509 ER N13x178 | 509 ERL 13x178 | 1/4” | 9 | 13 | 178 |
31,7 |
|||||||
509 ER N13x216 | 509 ERL 13x216 | 1/4” | 9 | 13 | 216 |
31,7 |
|||||||
509 ER N13x254 | 509 ERL 13x254 | 1/4” | 9 | 13 | 254 | 31,7 |
|||||||
509 ER N13x292 | 509 ERL 13x292 | 1/4” | 9 | 13 | 292 | 31,7 |
|||||||
509 ER N13x330 | 509 ERL 13x330 | 1/4” | 9 | 13 | 330 | 31,7 | |||||||
509 ER N17x63 | 509 ERL 17x63 | 3/8” |
9 | 13 | 63,5 | 25,4 |
|||||||
509 ER N17x101 | 509 ERL 17x10 | 3/8” |
9 | 13 | 101,6 | 31,7 |
|||||||
509 ER N17x140 | 509 ERL 17x140 | 3/8” |
9 | 13 | 140 | 31,7 |
|||||||
509 ER N17x178 | 509 ERL 17x178 | 3/8” |
9 | 13 | 178 |
31,7 |
|||||||
509 ER N17x216 | 509 ERL 17x216 | 3/8” |
9 | 13 | 216 |
31,7 |
|||||||
509 ER N17x254 | 509 ERL 17x254 | 3/8” |
9 | 13 | 254 |
31,7 |
|||||||
509 ER N17x292 | 509 ERL 17x292 | 3/8” |
9 | 13 | 292 |
31,7 |
|||||||
509 ER N17x330 | 509 ERL 17x330 | 3/8” |
9 | 13 | 330 |
31,7 |
|||||||
509 ER N21x63 | 509 ERL 21x63 | 1/2” |
9 | 13 | 63,5 | 25,4 |
|||||||
509 ER N21x101 | 509 ERL 21x101 | 1/2” |
9 | 13 | 101,6 | 31,7 |
|||||||
509 ER N21x140 | 509 ERL 21x140 | 1/2” |
9 | 13 | 140 | 31,7 |
|||||||
509 ER N21x178 | 509 ERL 21x178 | 1/2” |
9 | 13 | 178 |
31,7 |
|||||||
509 ER N21x216 | 509 ERL 21x216 | 1/2” |
9 | 13 | 216 |
31,7 |
|||||||
509 ER N21x254 | 509 ERL 21x254 | 1/2” |
9 | 13 | 254 |
31,7 |
|||||||
509 ER N21x292 | 509 ERL 21x292 | 1/2” |
9 | 13 | 292 |
31,7 |
|||||||
509 ER N21x330 | 509 ERL 21x330 | 1/2” |
9 | 13 | 330 |
31,7 |
