Быстроразъемные соединения для воды

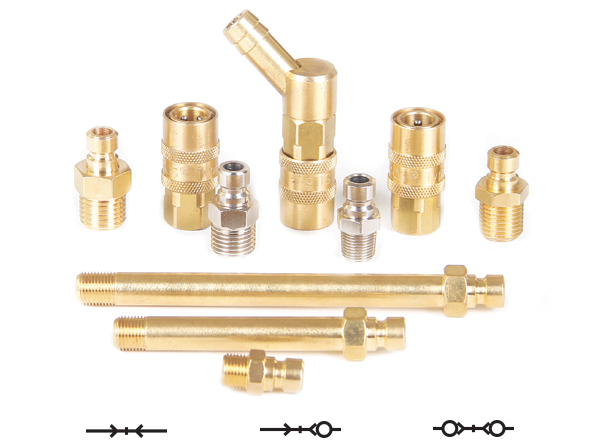

Быстросъемные соединения для воды Международного стандарта. EBS серия 506, 509, 516
Характеристики:
- Серия 506 - проток 6 мм
- Серия 509 - проток 9 мм
- Серия 516 -проток 15 мм
- Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 15 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Опции: замок безопасности
- Область применения:
- В системах регулирования температуры с горячей или холодной водой
- На паропроводе
- Производство изделий из пластмасс
- Производство изделий из стекла
- Производство изделий из цветных металлов
Особенности БРС серии 506, 509, 516
- Имеются исполнения с клапаном и свободным протоком, большое количество присоединительных размеров (шланг или резьба), а так же есть опция для шлангов с безхомутовым соединением (Push-to-Lock/push-lock). Возможно использование для воды, масла, этиленгликоля, температурный режим до 200 градусов. Кроме того, серия 620 часто используется в подключении охлаждения экструзионных линий от китайских или турецких производителей.
- Является наиболее распространенной серией, Евро стандарт, аналог БРС от производителей:
- DME: SK113, SK109, SK106, SK119, SVK113, SVK119, SVK106, SVK109
- HASCO: ZI80, ZI801, ZL801PL, ZL80PL
- TST: HVK 6, HVK 9, HVK 16, HK 6, HK 9, HK 16, 6 RU, 9 RU, 16 RU, 9 EU, 6 EU, 16 EU

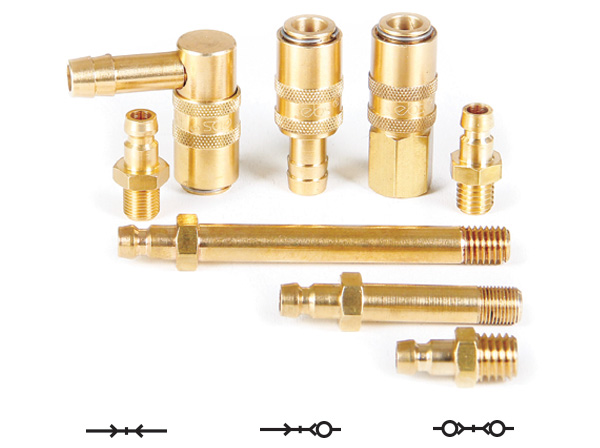

Быстросъемные соединения для воды. Серия 560, 590, 690
Характеристики:
- Серия 560 - проток 6 мм
- Серия 590 - проток 9 мм
- Серия 690 - проток 13 мм
- Диапазон температур: от -5°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 10 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Опции: замок безопасности
- Область применения:
- В системах регулирования температуры с горячей или холодной водой
- На паропроводе
- Производство изделий из пластмасс
- Производство изделий из стекла
- Производство изделий из цветных металлов
Особенности БРС серии 560, 590, 690
-Имеются исполнения с клапаном и свободным протоком, большое количество присоединительных размеров (шланг или резьба), а также есть опция для шлангов с безхомутовым соединением (Push-to-Lock/push-lock).
- Возможно использование для воды, масла, этиленгликоля, температурный режим до 200 градусов.
- Имеет другое название: Jiffy стандарт или американский стандарт, аналог БРС от производителей:
- Аналоги:
- DME: MK100, MK10, MK150, MK15, MK200, MK20 ST11, ST13, ST14
- HASCO: Z81, Z811, Z80, Z801, Z801PL, Z808
- FCPK: CH01, CH02, CH03, CH04, CH07, CH08, CH05, CH06, CH18, CH13, CH17, CH16, CH12, CH10, CH15
Быстросъемные соединения для воды. Серия 570
Характеристики:
- Проток 4, 6, 7.5, 11, 13, 20, 25, 38, 50мм
- Диапазон температур: от -10°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 300 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь MS 58
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь AISI 303, 316L
- Материал стандартного исполнения прокладок: Нитрил NBR
- Материал специального исполнения прокладок: фторкаучук Витон FKM, этилен пропиленовый каучук EPDM, Неопрен CR
- При отсоединении муфты и ниппеля проток жидкости автоматически перекрывается для предотвращения утечки. При соединении муфты и ниппеля они открывают клапаны для обеспечения свободного протока. Уплотнительные кольца предотвращают какие-либо утечки.
- Область применения: - Гидравлический контуры
- Подключение гидравлических насосов, клапаны и системы быстрой смены инструмента
- Литье алюминия под давлением
- Испытательные стенды
- Производство изделий из пластмасс
- Производство стали
- Судостроение
- Пищевая промышленность

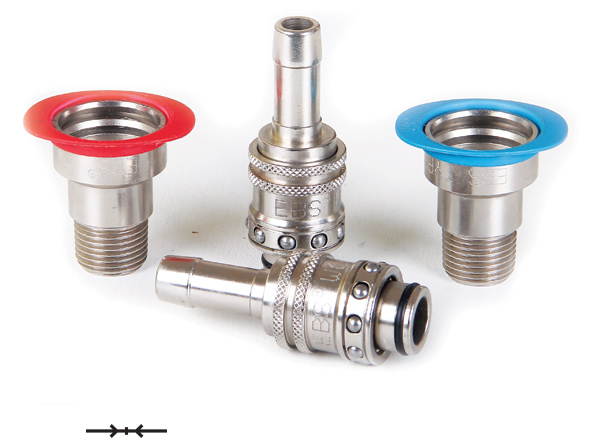

Быстроразъемные соединения для воды. Серия 600 (aналог Staubli RLP, Штаубли, Штойбли)
Характеристики:
- Проток 8 мм
- Диапазон температур: от -20°C до +90°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 10 бар
- Материал стандартного исполнения муфты, ниппеля: Никелированная латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь AISI 303, 316L
- Материал стандартного исполнения прокладок: Нитрил NBR
- Область применения : - В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
- Полностью совместимы с быстросъемными соединениями БРС Staubli RLP, Штаубли, Штойбли
Особенности БРС серии 600
- Эта серия обычно поставляется без клапана, со свободным протоком, но производитель может установить клапан по желанию клиента.
Для удобства подключения (вход/выход) предусмотрена цветовая индикация. Для шлангов и резьб имеется широкая линейка размеров, а также возможность использовать шланги с безхомутовым соединением (Push-to-Lock/push-lock).
- Возможно использование для воды, масла, этиленгликоля, температурный режим до 200 градусов
- Распространенной серией среди европейских и турецких производителей пресс-форм, аналог БРС от производителей:
- DME U100: U100.08, U100.10, U100.06, U100.12
- Staubli RPL: RPL06, RPL08, RPL10, RPL12
Быстросъемные соединения для воды. Серия 593
Характеристики:
- Проток 8 мм
- Диапазон температур: от -20°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 15 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
Быстроразъемные соединения для воды. Серия 606
Характеристики:
- Проток от 63 до 110 мм
- Диапазон температур: от -20°C до +100°C, прокладки из Нитрил NBR
- Рабочее давление: от 0 до 10 бар
- Материал стандартного исполнения муфты: Хромированная латунь
- Материал стандартного исполнения ниппеля: Нержавеющая сталь AISI - 420
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Нитрил NBR
- Материал специального исполнения прокладок: Этилен-пропиленовый каучук (EPDM), Фторуглерод (FPM)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
Быстроразъемные соединения для воды. Серия 601
Характеристики:
- Проток от 6 до 38 мм
- Диапазон температур: от -10°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 16 бар
- Материал стандартного исполнения муфты: Латунь
- Материал стандартного исполнения ниппеля: Латунь / нержавеющая сталь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Материал специального исполнения прокладок: Этилен-пропиленый каучук (EPDM), Перфторкаучук (FFKM)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
Быстросъемные соединения для воды. Серия 602
Характеристики:
- Проток от 6 до 16 мм
- Диапазон температур: от -10°C до +180°C, прокладки из Витона FPM (V)
- Рабочее давление: от 0 до 50 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь
- Материал стандартного исполнения прокладок: Витон FPM (V)
- Материал специального исполнения прокладок: Этилен-пропиленый каучук (EPDM), Перфторкаучук (FFKM)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
Быстроразъемные соединения для воды. Серия 571
Характеристики:
- Проток: NW 19
- Диапазон температур: от -20°C до +100°C, прокладки из Нитрил NBR
- Рабочее давление: от 0 до 35 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Нержавеющая сталь, хромирование
- Материал стандартного исполнения прокладок: Нитрил NBR (N)
- Материал специального исполнения прокладок: Витон FPM (V)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Производство изделий из пластмасс
БРС для воды. Серия 620
Характеристики:
- Проток: NW 13
- Диапазон температур: от -20°C до +100°C, прокладки из Нитрил NBR
- Рабочее давление: от 0 до 35 бар
- Материал стандартного исполнения муфты, ниппеля: Латунь
- Материал специального исполнения муфты, ниппеля: Хромирование, никелирование
- Материал стандартного исполнения прокладок: Нитрил NBR (N)
- Материал специального исполнения прокладок: Витон FPM (V)
- Область применения:
- Сантехника
- Прачечные и частные дома
- На соединениях садовых шлангов
- О системе охлаждения пресс-форм для литья пластмасс , латуни и алюминия.
- В присоблениях для мойки и очистки
- На скрубберах высокого давления
- На всех внешних водопроводах (гараж, мастерская).
- Другие отрасли
БРС для воды. Серия 621
Характеристики:
- Проток: NW 12
- Диапазон температур: от -20°C до +100°C, прокладки из Нитрил NBR
- Рабочее давление: от 0 до 50 бар (латунь), от 0 до 150 бар (нержавеющая сталь)
- Материал стандартного исполнения муфты, ниппеля: Нержавеющая сталь
- Материал специального исполнения муфты, ниппеля: Хромированная латунь
- Материал стандартного исполнения прокладок: Нитрил NBR (N)
- Материал специального исполнения прокладок: Витон FPM (V)
- Область применения:
- В системах регулирования температуры с горячей или холодной водой, маслом и т. д.
- На паропроводе
- Промышленное литье под давлением
Подберем аналоги БРС Staubli (Штойбли) для воды:
- Быстроразъемные полнопоточные соединения — RPL RPL06, RPL08, RPL12;
- Быстросъемные соединения полнопоточные, высокая скорость потока — GPL GPL25, GPL33, GPL50;
- Быстроразъемные соединения БРС с одинарным или двойным затвором — RMI RMI06, RMI09, RMI12, RMI16, RMI20, RMI25, RMI37.
Если вам необходима помощь в поиске аналогов быстроразъемных соединений, которые уже используются на вашем производстве, мы с радостью вам поможем. Просто отправьте заявку на нашу электронную почту.
Мы гарантируем, что подобранные нами аналоги будут полностью соответствовать всем требованиям вашего производителя
