Быстроразъемные соединения для гидравлики EBS серия 572

Быстроразъемные соединения муфта, штуцер для масла

Характеристики:

Рабочее давление:

- 1/4'' 400 бар
- 3/8'' 300 бар
- 1/2'' 250 бар
- 3/4'' 250 бар
- 1'' 230 бар

Диапазон температур в зависимости от материала прокладок:
- 20°C + 100°C (Нитрил NBR )

Материал стандартного исполнения муфты, ниппеля: сталь
Материал стандартного исполнения прокладок: прокладки из Витона
Опции: нержавеющая сталь
Область применения:

БРС муфта / розетка с внутренней резьбой для гидравлики


Артикул	d	d1	L	SW
572 DGB 13	BSPP 1/4”	28	53	27
572 NGB 13	NPTF 1/4”	28	53	27

572 DGB 17	BSPP 3/8”	30,5	62	27
572 NGB 17	NPTF 3/8”	30,5	62	27

572 DGB 21	BSPP 1/2”	39	83	35
572 NGB 21	NPTF 1/2”	39	83	35

572 DGB 26	BSPP 3/4”	42	86	36
572 NGB 26	NPTF 3/4”	42	86	36

572 DGB 33	BSPP 1”	48	97	41
572 NGB 33	NPTF 1”	48	97	41

572 DGB 42	BSPP 1-1/4”	55	106	55
572 NGB 42	NPTF 1-1/4”	55	106	55

572 DGB 48	BSPP 1-1/2”	83	132	65
572 NGB 48	NPTF 1-1/2”	83	132	65

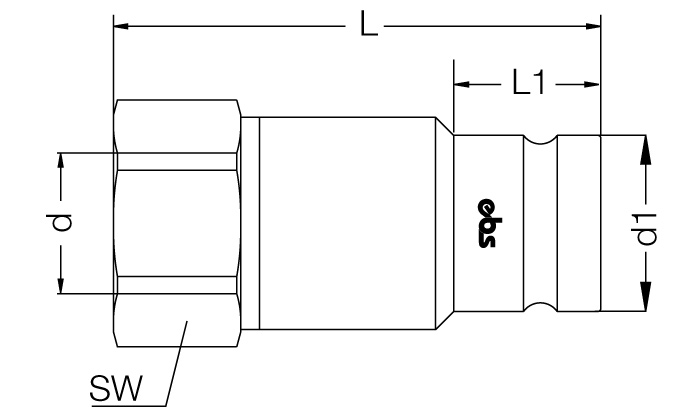

БРС штуцер / ниппель с внутренней резьбой для гидравлики


Артикул	d	d1	L	L1	SW
572 DRB 13	BSPP 1/4”	16	48	12	22
572 NRB 13	NPTF 1/4”	16	48	12	22

572 DRB 17	BSPP 3/8”	20	62	17	24
572 NRB 17	NPTF 3/8”	20	62	17	24

572 DRB 21	BSPP 1/2”	24	69	18	30
572 NRB 21	NPTF 1/2”	24	69	18	30

572 DRB 26	BSPP 3/4”	27	75	18	35
572 NRB 26	NPTF 3/4”	27	75	18	35

572 DRB 33	BSPP 1”	30	84	24	46
572 NRB 33	NPTF 1”	30	84	24	46

572 DRB 42	BSPP 1-1/4”	36	90	24	55
572 NRB 42	NPTF 1-1/4”	36	90	24	55

572 DRB 48	BSPP 1-1/2”	42	111	30	70
572 NRB 48	NPTF 1-1/2”	42	111	30	70
